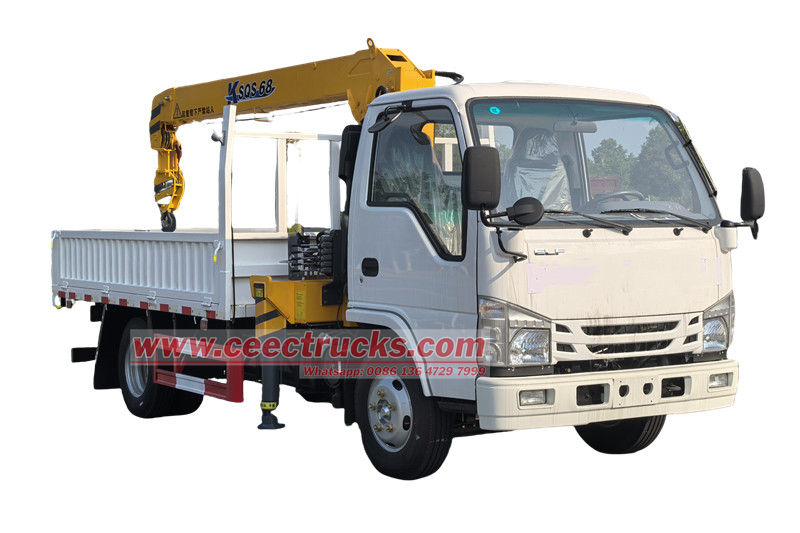

La grúa de carga para camión Isuzu ELF de 3,2 toneladas es un equipo de elevación eficiente y flexible, montado en un vehículo y con una estructura de brazo recto retráctil. El diseño de brazo recto de la grúa le permite operar en diversos ángulos, con un amplio radio de operación y una gran altura de elevación. Mediante el sistema de control, es fácil lograr una elevación y manipulación precisas de las mercancías. Grúa cargadora de camión Isuzu ELF Se utiliza ampliamente en logística, construcción, rescate y otros escenarios, mejorando enormemente la eficiencia del trabajo y la seguridad de la operación.

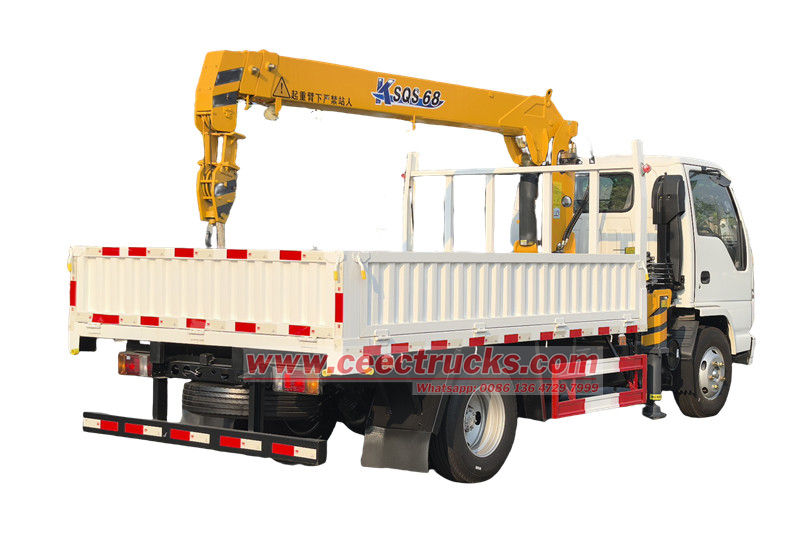

Grúa cargadora de camión Isuzu ELF de 3,2 toneladas, también llamada camión Isuzu ELF con elevación de grúa de 3,2 toneladas, camión grúa telescópico, camión con pluma de servicio, grúa montada en camión con pluma telescópica, etc. El vehículo está modificado sobre el chasis Isuzu 100P, equipado con un motor Isuzu 4KH1CN6LB de 120HP, potente, combinado con una transmisión MSB de 5 velocidades, cambios suaves y una grúa SQS-68 en la parte trasera de la carrocería del vehículo, con gran capacidad de elevación y alcance, y una caja de carga de 3000x2100x450mm debajo, que puede transportar fácilmente objetos pesados levantados por el gancho de la grúa.
La grúa de carga para camión Isuzu ELF de 3,2 toneladas ofrece una amplia gama de tonelajes opcionales, que incluyen 2 toneladas, 3,2 toneladas, 4 toneladas y hasta 30 toneladas. En cuanto al tipo de grúa, los clientes pueden elegir entre una grúa de brazo recto o una grúa de brazo plegable.
Este camión grúa con pluma Isuzu está construido con varios componentes clave, como la pluma, la plataforma giratoria, el bastidor y las patas. La grúa a bordo realiza movimientos mecánicos como abatimiento, telescopía, rotación y arrastre, y logra operaciones de elevación mediante una combinación coordinada de estas acciones.
|
Grúa cargadora de camión Isuzu ELF de 3,2 toneladas |
|||
|
Dimensión general |
6600x2 2 00x 285 0 mm |
||
|
Peso bruto del vehículo |
7300 kilos |
||
|
Peso en vacío |
4250 kilos |
||
|
Especificaciones del chasis |
|||
|
Marca del chasis |
Isuzu |
||
|
Modelo de unidad |
4 incógnita 2 , volante a la izquierda |
||
|
Cabina |
Cabina ISUZU 3D con aire acondicionado, 2 asientos, control de avance, construcción totalmente soldada en acero. Inclinación manual, suspensión mecánica. |
||
|
Motor |
Modelo |
Inyección directa de 4 tiempos, 4 cilindros en línea con refrigeración por agua, turbocompresor y refrigeración intermedia. |
|
|
Tipo |
Isuzu 4KH1CN6LB |
||
|
Fuerza |
88 KW/ 12 0 CV |
||
|
Desplazamiento |
2 . 999 Yo |
||
|
Tipo de combustible |
Diesel |
||
|
Caja de cambios |
Isuzu MSB - 5 Q |
||
|
Sistema de frenos |
Freno de aire |
||
|
Distancia entre ejes |
3360 mm |
||
|
Neumático |
70 0 R16 , 6 +1 piezas |
||
|
Especificación de la superestructura |
|||
|
Carrocería de carga |
Dimensión |
3000x2100x450mm |
|
|
Material |
Acero al carbono Q235 |
||
|
Espesor de la carga |
Lateral 3 mm, inferior 4 mm |
||
|
Sistema de trabajo |
|||
|
Grúa |
Marca de grúa |
SQS-68 |
|
|
Capacidad máxima de elevación |
32 00 kilos |
||
|
Radio máximo de trabajo |
7.7 metro |
||
|
Altura máxima de elevación |
9.5 metro |
||
|
Ángulo de rotación |
360° |
||
|
Espacio de instalación |
850 mm |
||
|
Presión máxima de trabajo |
20 Mpa |
||
|
Peso de la grúa |
1105 kilogramo |
||
|

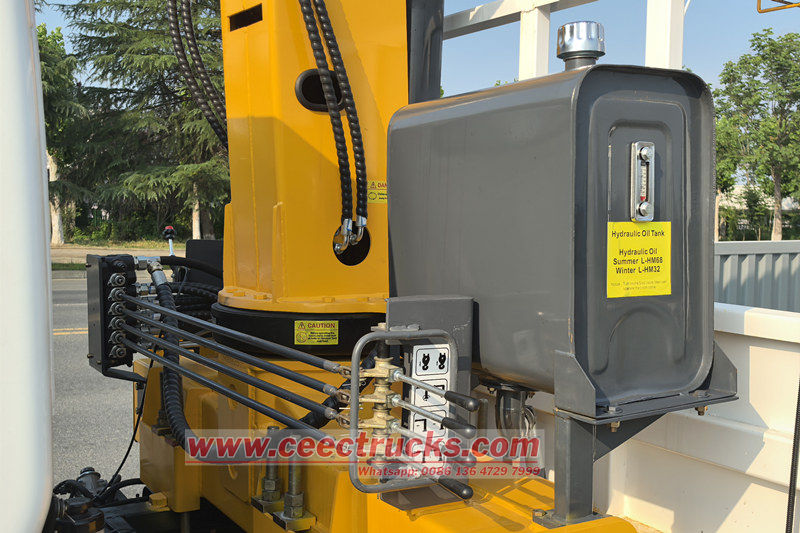

Capacidad del tanque de aceite |
30 Yo |
||
Principio de funcionamiento de la grúa cargadora de camión Isuzu ELF de 3,2 toneladas
● La grúa cargadora de camión Isuzu ELF de 3,2 toneladas utiliza el motor del vehículo como fuente de energía y transmite energía a la bomba hidráulica a través de la toma de fuerza.

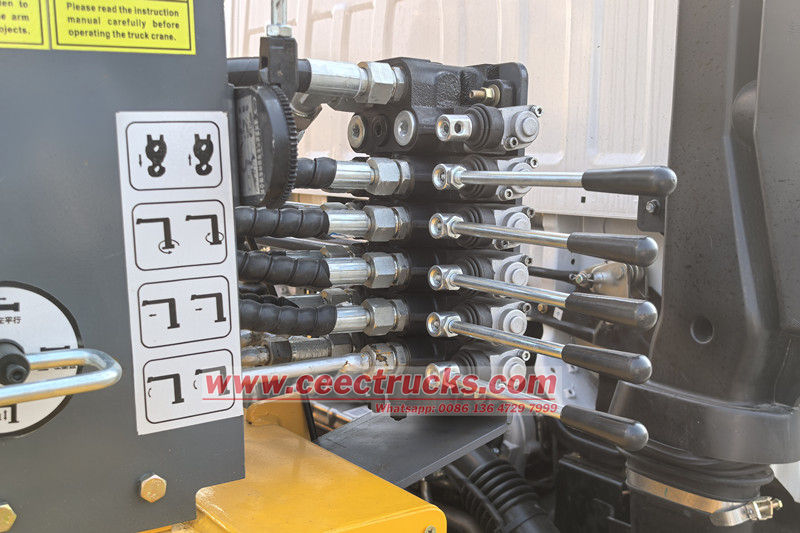

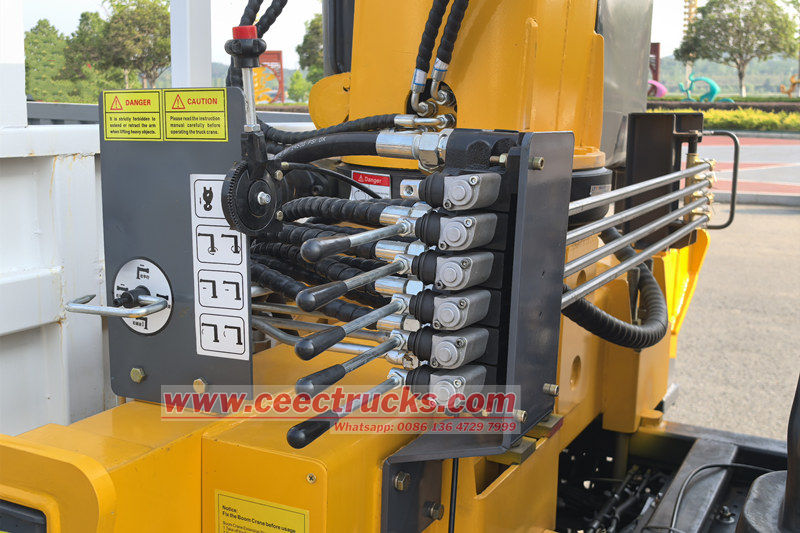

● La bomba hidráulica convierte la energía mecánica en energía hidráulica y genera aceite a alta presión. Este aceite se transporta a la válvula inversora multivía a través de la tubería hidráulica. El operador controla la palanca de la válvula inversora para cambiar la dirección del flujo de aceite, controlando así la acción de cada actuador.
● Cuando es necesario extender la pluma, el aceite ingresa al cilindro telescópico para empujar cada sección de la pluma para que se extienda en secuencia; para lograr el abatimiento de la pluma, el aceite ingresa al cilindro de abatimiento para cambiar el ángulo entre la pluma y el plano horizontal; la acción de giro es impulsada por el motor de giro para girar la grúa como un todo en el plano horizontal.
● El mecanismo de elevación acciona la retracción y liberación del cable mediante el cabrestante para elevar y descender objetos pesados. Todo el proceso está controlado con precisión por el sistema hidráulico para completar la elevación.
Características de la grúa montada en camión Isuzu

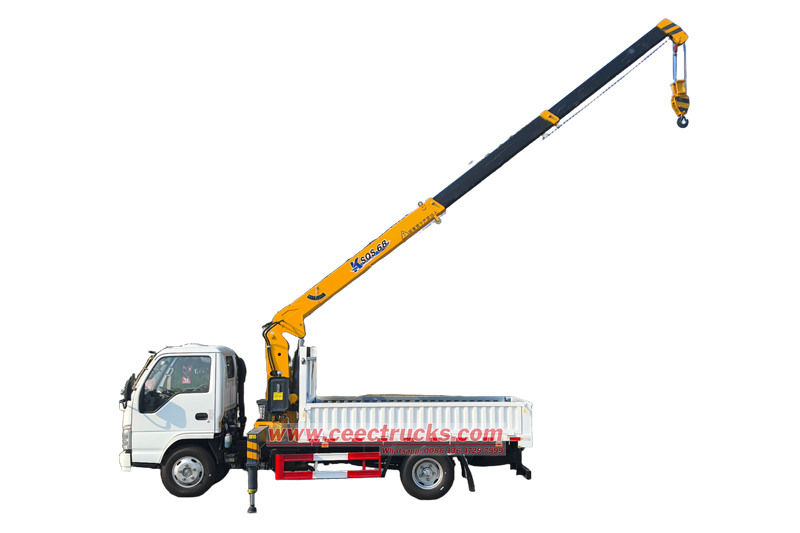

● Amplio rango operativo: el camión grúa telescópico se puede extender en múltiples secciones y puede operar dentro de un amplio radio y rango de altura para satisfacer las necesidades de diferentes condiciones de trabajo.
● Operación flexible: Equipado con un sistema hidráulico avanzado y manija de operación, el operador puede controlar fácilmente la extensión, el cambio de amplitud, la rotación y la elevación del brazo de la grúa, y el posicionamiento es preciso.
● Buena estabilidad: Fabricada en acero de alta resistencia, la estructura es estable, equipada con una gran extensión de estabilizadores, que pueden dispersar eficazmente la carga y garantizar la estabilidad durante el funcionamiento.
La amplia aplicación de la grúa cargadora de camiones Isuzu ELF
● Ingeniería de construcción: se utiliza para izar materiales de construcción (como barras de acero, piezas prefabricadas de hormigón), instalar estructuras de acero y manipular equipos.
● Ingeniería municipal: se utiliza para instalar alumbrado público, vallas publicitarias, instalaciones de tráfico, etc., y también se puede utilizar para el trasplante de árboles en paisajismo.
● Mantenimiento de energía: se utiliza para izar transformadores, postes y otros equipos durante la instalación y el mantenimiento de líneas eléctricas.
● Logística y transporte: carga y descarga de mercancías en almacenes, muelles y otros lugares, adecuados para el manejo de artículos de gran volumen.
