La caja recolectora de residuos de 10 m³ con cargador trasero, diseñada a medida, combina una recolección eficiente, una potente compresión y un transporte sellado. Construida con acero de alta resistencia y resistente al desgaste, el compartimento sellado cuenta con un cargador y un mecanismo de empuje de accionamiento hidráulico para la trituración automática de residuos y una compresión de alta densidad.

El caja de basura de carga trasera El sistema de control electrónico inteligente regula con precisión el movimiento de cada componente, mientras que la puerta trasera con doble sellado evita fugas. Su estructura general ha sido sometida a rigurosas pruebas para garantizar su durabilidad y fiabilidad, convirtiéndola en la opción ideal para operaciones de saneamiento urbano eficientes.

● Lo mejor de China caja de basura de carga trasera fábrica

● Más de 30 años de experiencia como fabricante profesional.

● Se diseñará de acuerdo con sus requisitos.

● Equipo de ventas profesional que le ayudará a elegir el camión adecuado.

● Podemos ofrecerle un buen servicio postventa.

*10 CBM caja de residuos de carga trasera

superestructura del camión compactador de residuos*

Fábrica CEEC es un fabricante profesional en el sector de camiones.
Garantizamos que todos nuestros productos son nuevos y de alta calidad.

» I. Definición e introducción del producto:

Fabricante: CEEC TRUCKS INDUSTRY CO., LIMITADA.

Características del producto

● El contenedor de basura está fabricado con acero resistente a la intemperie de alta resistencia.

● Los paneles laterales se forman mediante un proceso de una sola pieza, lo que da como resultado una forma redondeada y una estructura robusta.

● Adopta una válvula multidireccional electrohidráulica importada y un PLC (controlador programable integrado).

● Dispone de modos de funcionamiento tanto automático como manual. Los mandos de control están instalados en la cabina y en la parte trasera del vehículo, respectivamente, lo que facilita enormemente su uso y manejo.

La producción de carrocerías de alta calidad para camiones de basura de carga trasera requiere un control estricto de cuatro pasos clave:

● Elaboración de planos técnicos y diseño de una carrocería compactadora a juego, basada en el modelo de chasis del cliente;

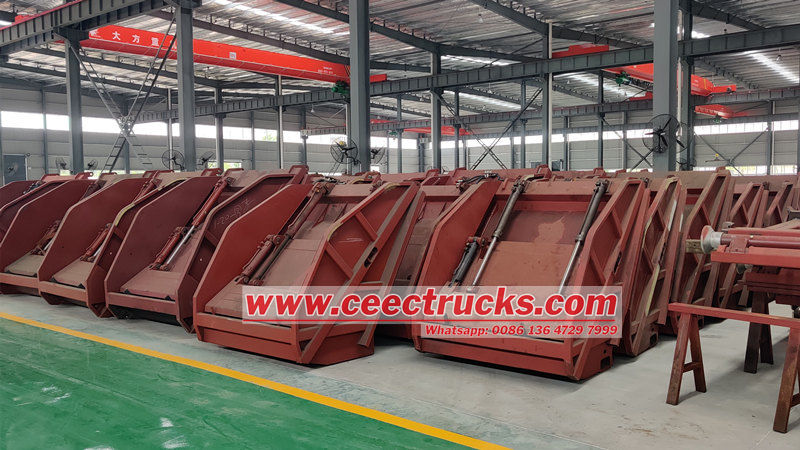

● Se utilizan placas de acero de alta resistencia y resistentes al desgaste para un cuerpo soldado y sellado que garantiza una estructura estable y a prueba de fugas;

● Utilizando un sistema hidráulico de precisión y un módulo de control electrónico inteligente para lograr una coordinación precisa entre las cuchillas rascadoras y empujadoras, se mejora la relación de compresión;

● Las rigurosas pruebas de la capacidad de trituración de la cargadora y del sellado de la puerta trasera, verificadas mediante simulación de carga y pruebas en carretera, garantizan la durabilidad y fiabilidad de todos los componentes.

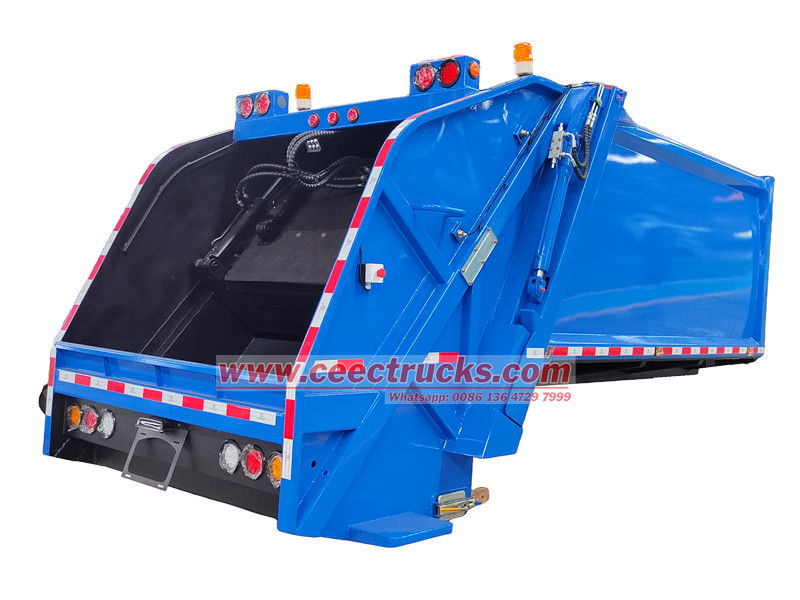

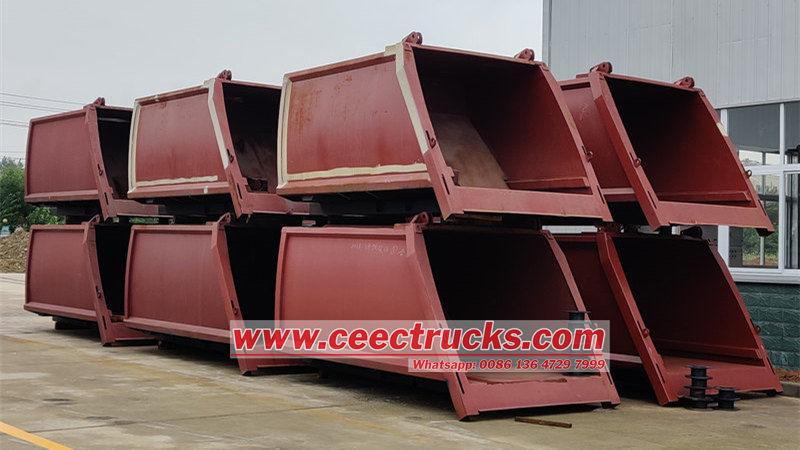

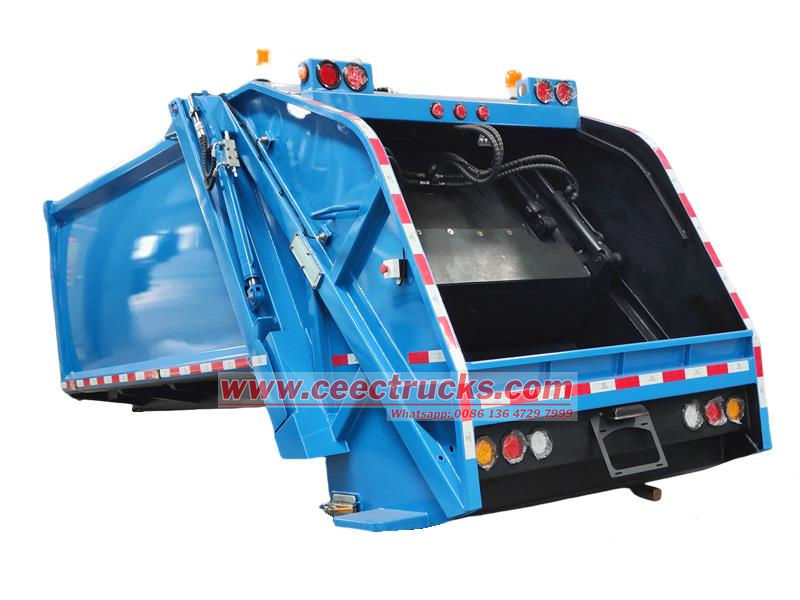

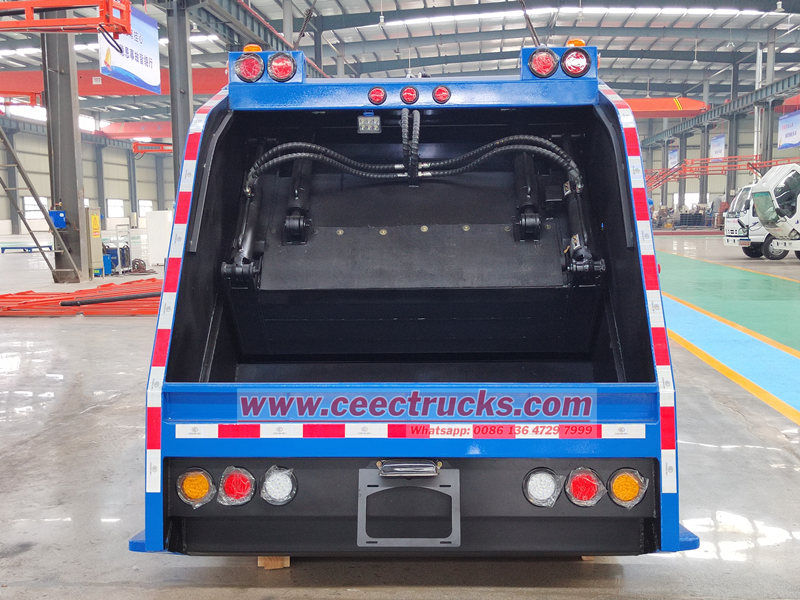

1. Cargador (Tolva de basura)

♦ Estructura: Ubicado en la parte trasera del contenedor, consta de un rascador, una placa deslizante, paneles laterales y un cilindro hidráulico, que se asemeja a un embudo.

♦ Función: Recogida: Un mecanismo basculante (como un gancho para cubos) vuelca la basura del contenedor en la cargadora.

Trituración y compresión: El raspador y la placa deslizante trabajan juntos para empujar la basura hacia el contenedor y comprimirla inicialmente, rompiendo los trozos grandes de basura (como botellas de plástico y cajas de cartón).

Caza de focas: Cuando se cierra el cargador, este forma un sello con el contenedor para evitar derrames durante el transporte.

♦ Características: El rascador está fabricado en acero resistente al desgaste y el sistema hidráulico proporciona una potencia de alta presión (hasta 16-20 MPa).

2. Cuchilla empujadora

● Estructura: Instalado dentro de la caja de carga y accionado por un cilindro hidráulico, se mueve hacia adelante y hacia atrás a lo largo de una corredera en la parte inferior.

● Función: Compresión secundaria: Después de que la basura se carga en la caja de carga, la cuchilla empujadora se mueve hacia adelante para comprimir aún más la basura, aumentando la capacidad de carga.

Descarga: Al llegar al punto de descarga, la cuchilla empuja la basura por la puerta trasera de la caja de carga.

● Características: El extremo delantero de la hoja empujadora está diseñado con una forma curva que se adapta a la pared interior de la caja de carga para reducir las zonas muertas de compresión.

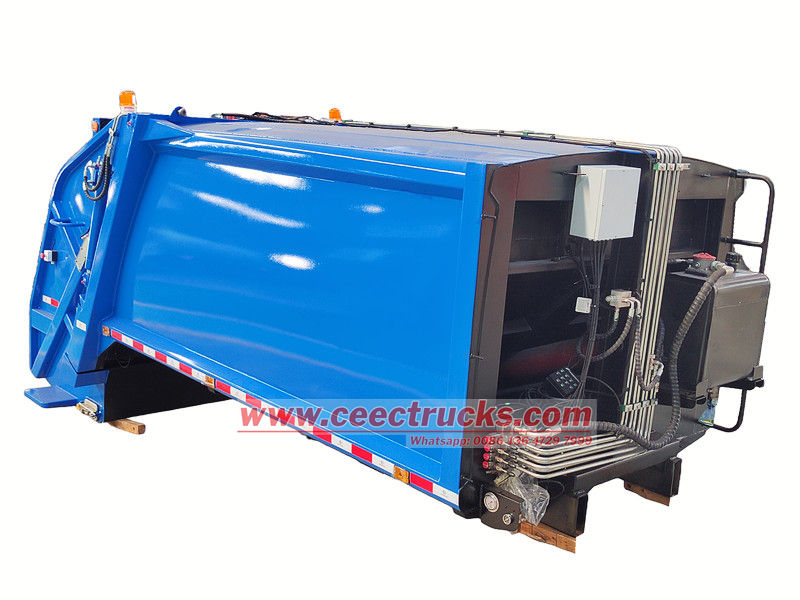

3. Sistema hidráulico

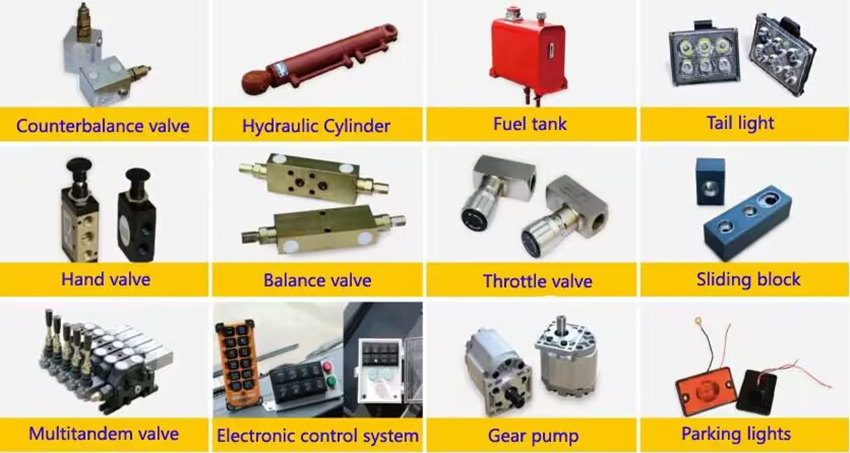

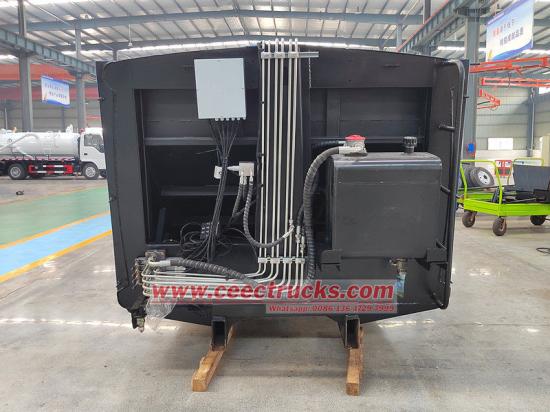

♦ Componentes: Incluye una bomba hidráulica, una válvula de control direccional multidireccional, cilindros hidráulicos, un depósito de aceite y tuberías.

♦ Función: Proporciona energía para la cargadora, la hoja topadora y la apertura y cierre de la puerta trasera.

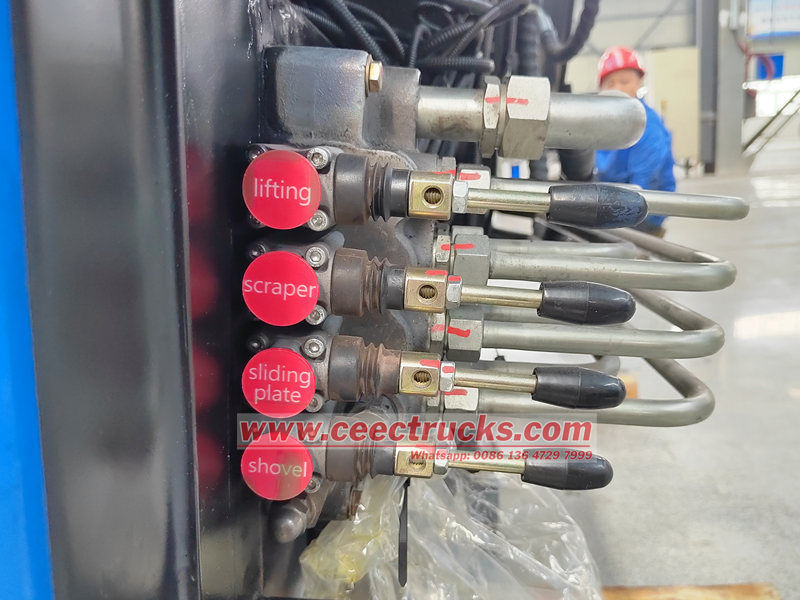

Una válvula de control multidireccional coordina el funcionamiento de cada cilindro, automatizando el proceso de recogida, compresión y descarga.

♦ Características: Utiliza una bomba de engranajes de alta presión o una bomba de émbolo para una presión estable del sistema.

4. Sistema de control electrónico

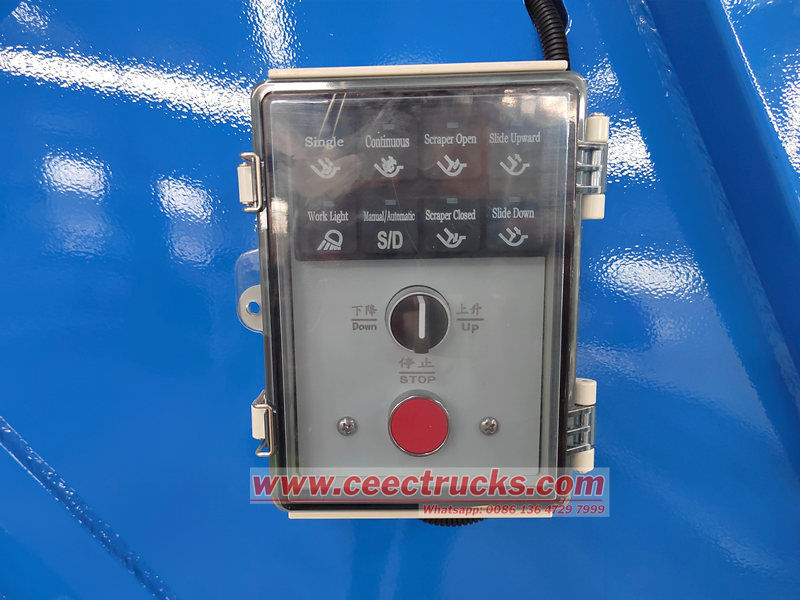

● Componentes: Consta de un panel de control, sensores, un controlador PLC y circuitos.

● Función: Acciona la inclinación de la cargadora, el movimiento de la hoja rascadora y la compresión de la hoja topadora.

Supervisa la presión del sistema hidráulico, la temperatura del aceite y la carga para evitar sobrecargas o fallos de funcionamiento.

» II. Parámetro del producto para Carrocería de basura de carga trasera de 10 m³ personalizada ：

Caja de recogida de residuos de 10 m³ con cargador trasero
Contenedor de basura	Capacidad	5- 2 0 CBM
	Material	Cuerpo del contenedor de basura ： Laterales 4 mm, parte inferior 5 mm
	Diseño	Unidad completa con diseño a prueba de fugas
Formas de carga	Carga trasera con sistema de elevación de cangilones opcional
Sistema de control	Un panel de control en la parte trasera, un sistema de control en la parte trasera de la cabina. Hidráulica controlada eléctricamente + Hidráulica manual
Sistema de dispensación	1. Equipado con depósito de polvo hermético, sistema hidráulico y sistema operativo.
	2. Carga, compresión y descarga automáticas, todo ello manejado por una sola persona.
	3. Tanque de recolección de aguas residuales para evitar cualquier contaminación durante su manipulación.
	4. Alta presión, buena estanqueidad, funcionamiento sencillo
	Seguridad confiable
	5. Panel de control eléctrico para el sistema de compactación.
	6. Tiempo de ciclo <14~18s
Observaciones	1. El color es opcional
	2. Pintura de LOGO personalizada según la solicitud del cliente

» III. Detalles y ventajas del producto:

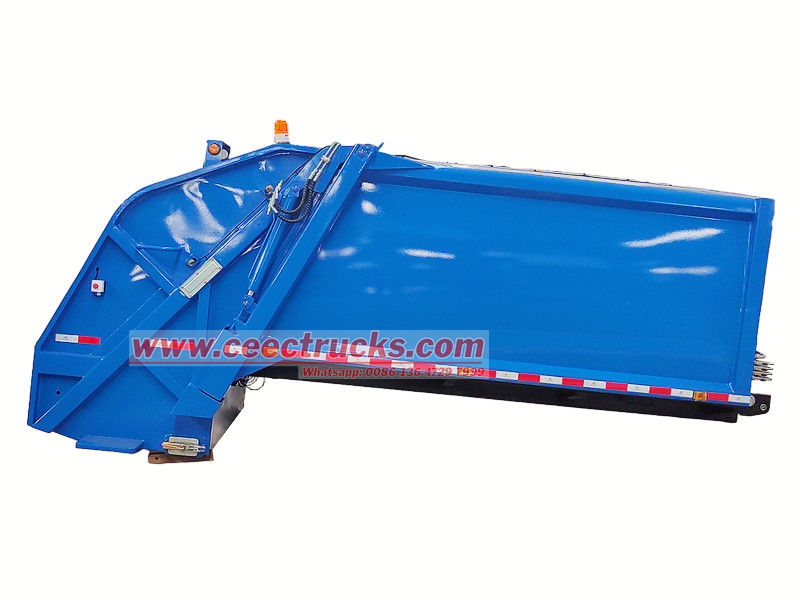

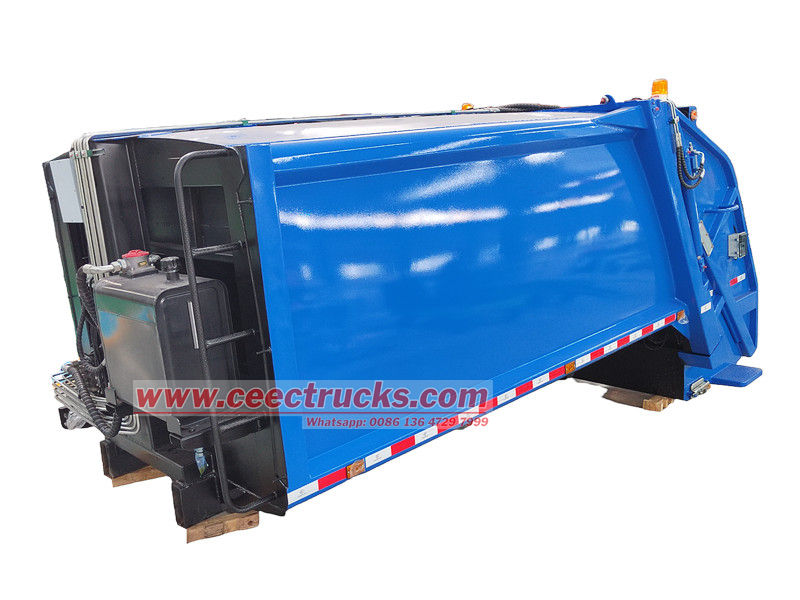

1. Cuerpo sellado de alta resistencia

➤ El núcleo de la caja de carga trasera personalizada de 10 m³ para residuos es una estructura totalmente sellada, soldada con placas de acero de alta resistencia y resistentes al desgaste. Su robusta estructura, resistente a la corrosión, permite operaciones de carga y compactación prolongadas.

➤ El interior liso de la carrocería minimiza los residuos, y la parte inferior está equipada con guías o rieles para garantizar un movimiento suave de la hoja de la excavadora.

➤ El volumen de la carrocería oscila entre 5 y 30 cbm, dependiendo del modelo del vehículo, para satisfacer las necesidades de carga de diversos escenarios.

2. Sistema de compresión accionado hidráulicamente

➤ La parte superior integra un cargador y un empujador accionados hidráulicamente, formando un sistema de compresión de dos etapas.

➤ La cargadora, equipada con una rasqueta y una corredera, es accionada por un cilindro hidráulico de alta presión. Tritura automáticamente los residuos de gran tamaño (como botellas de plástico y cartón) y realiza una compresión inicial. A continuación, el empujador realiza una segunda compresión potente, lo que aumenta considerablemente la capacidad de carga.

3. Diseño inteligente de control electrónico y seguridad

➤ La parte superior está equipada con un sistema de control inteligente PLC. El panel de control integra una función de operación con un solo toque, que permite la monitorización remota de la presión hidráulica, la temperatura del aceite y la carga del vehículo, proporcionando alertas en tiempo real sobre riesgos de sobrecarga o fugas.

➤ La cargadora cuenta con barandillas y luces de advertencia alrededor, y el mecanismo de bloqueo de la puerta trasera utiliza sistemas de seguridad hidráulicos y mecánicos para garantizar un transporte seguro. Esto la convierte en una opción ideal para la limpieza urbana, la gestión de propiedades residenciales y otras aplicaciones.

•

•

•


Productos: ¡100% personalizados de nivel uno!

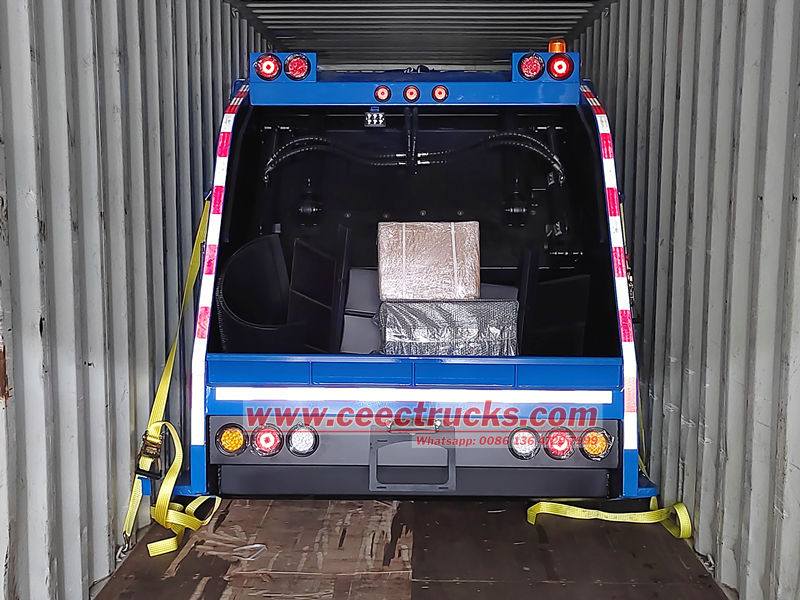

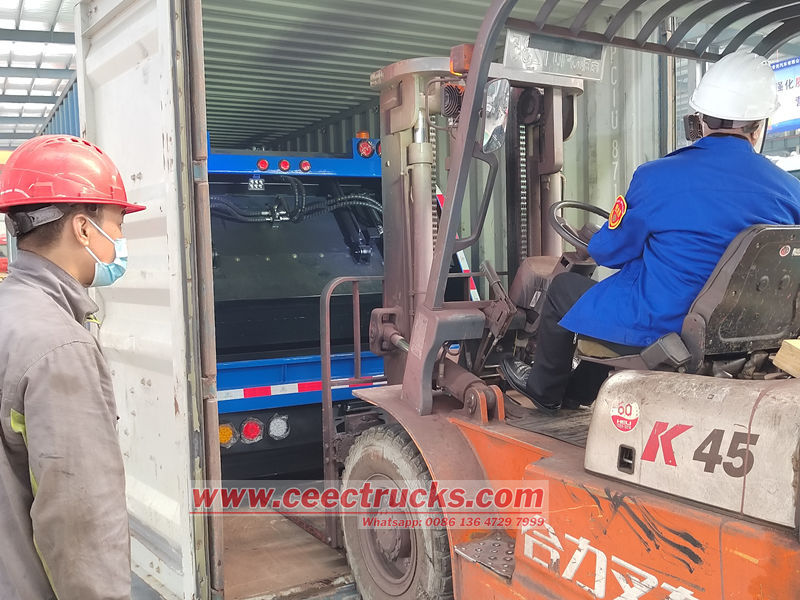

Transporte: ¡100% seguro, cómodo y eficiente!

Servicios: ¡Servicio Safetify 24 horas, 7 días a la semana!

1. Podemos hacer los diseños según a su requerimiento .

2. Podemos ofrecerle el Alta calidad y precio razonable

3. Podemos ofrecerle su un servicio postventa confiable

4. Tenemos equipo de diseño profesional cualificado

5. Entrega rápida. Se aceptan pedidos de cualquier tipo.

La fábrica CEEC también suministra piezas de repuesto (originales, OEM y de recambio) para todo tipo de camiones y remolques.
Con descuento y buena calidad para asegurar que los camiones y remolques de nuestros clientes estén en buenas condiciones de trabajo.
